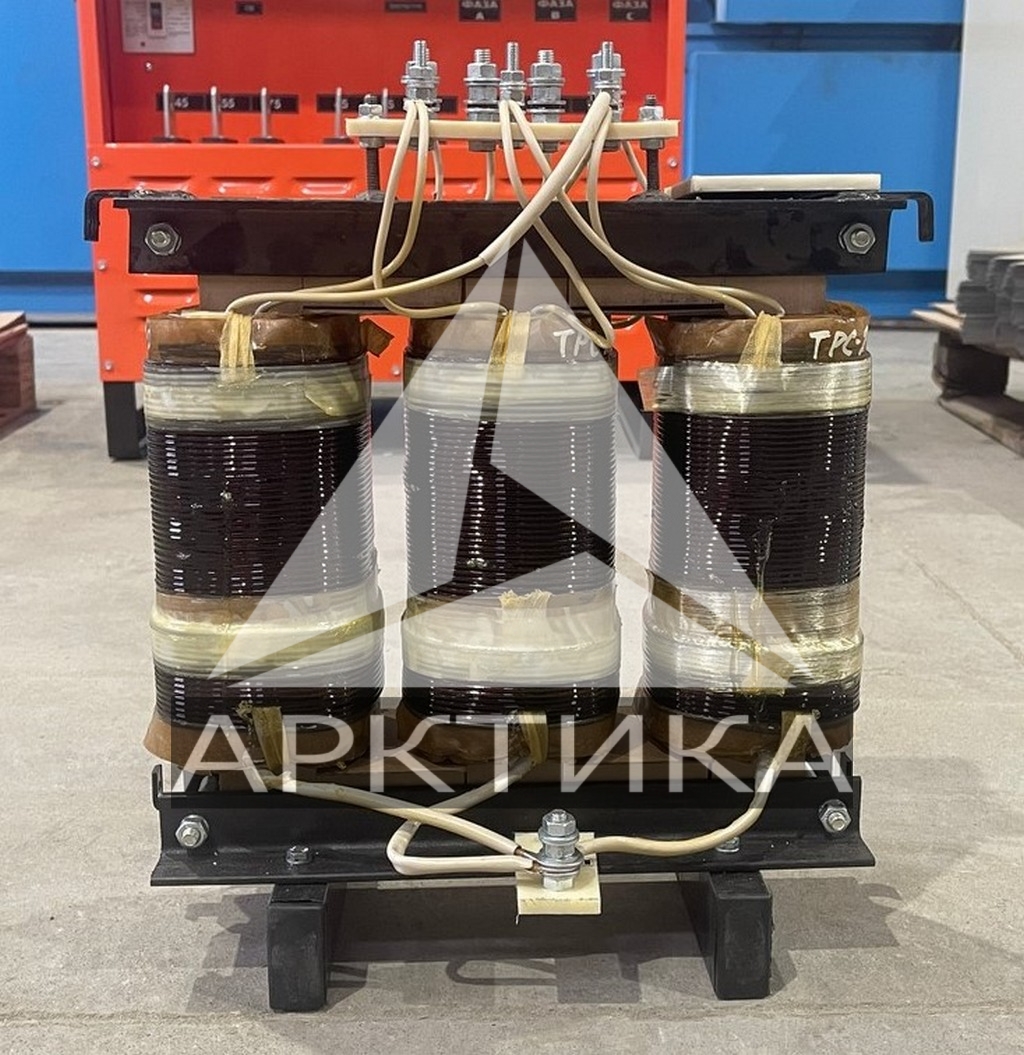

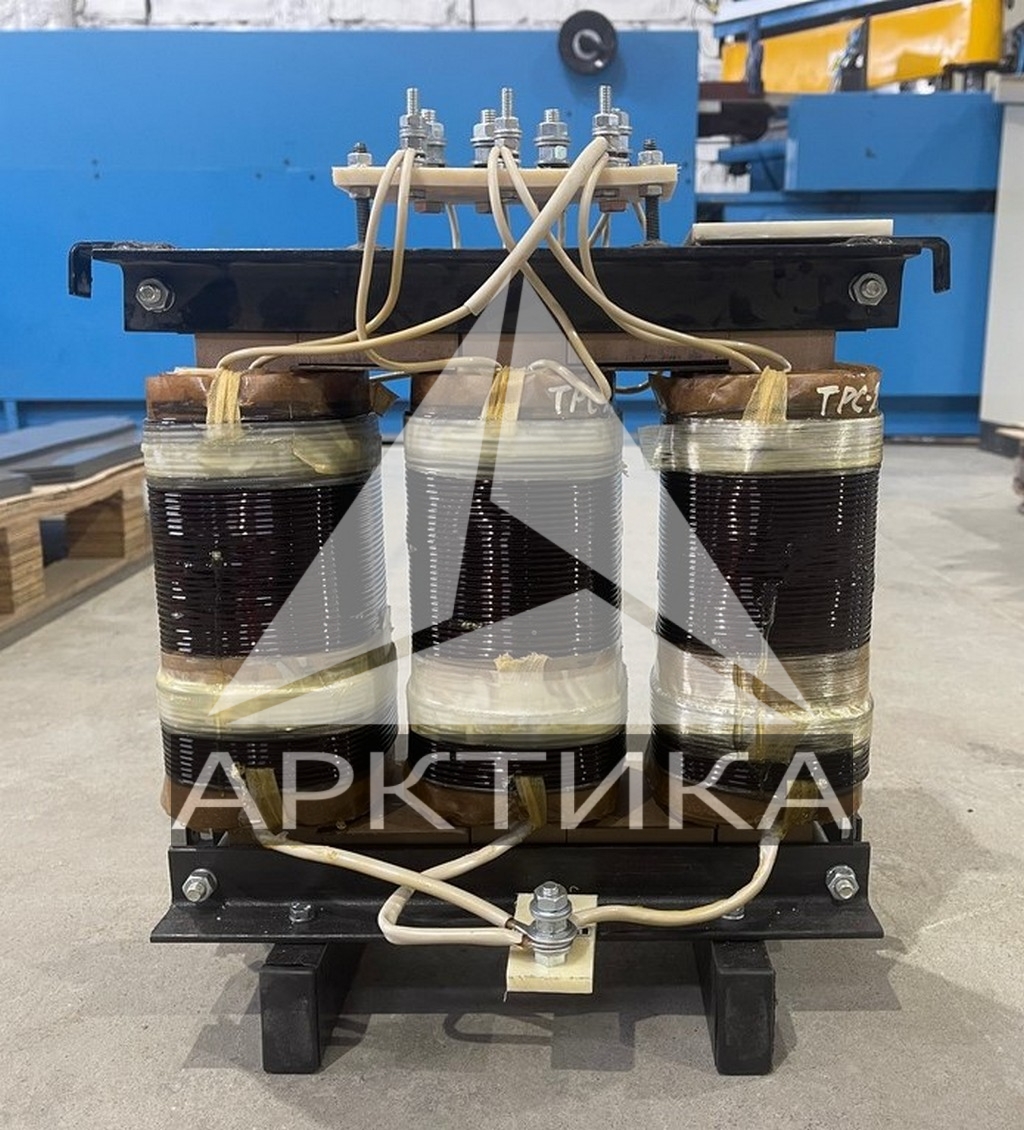

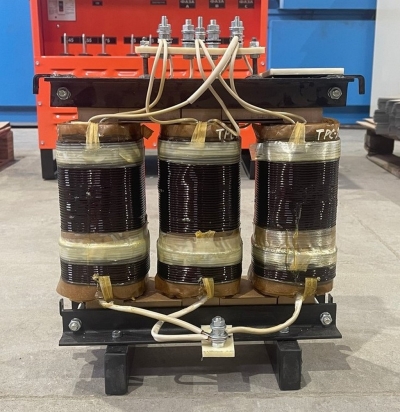

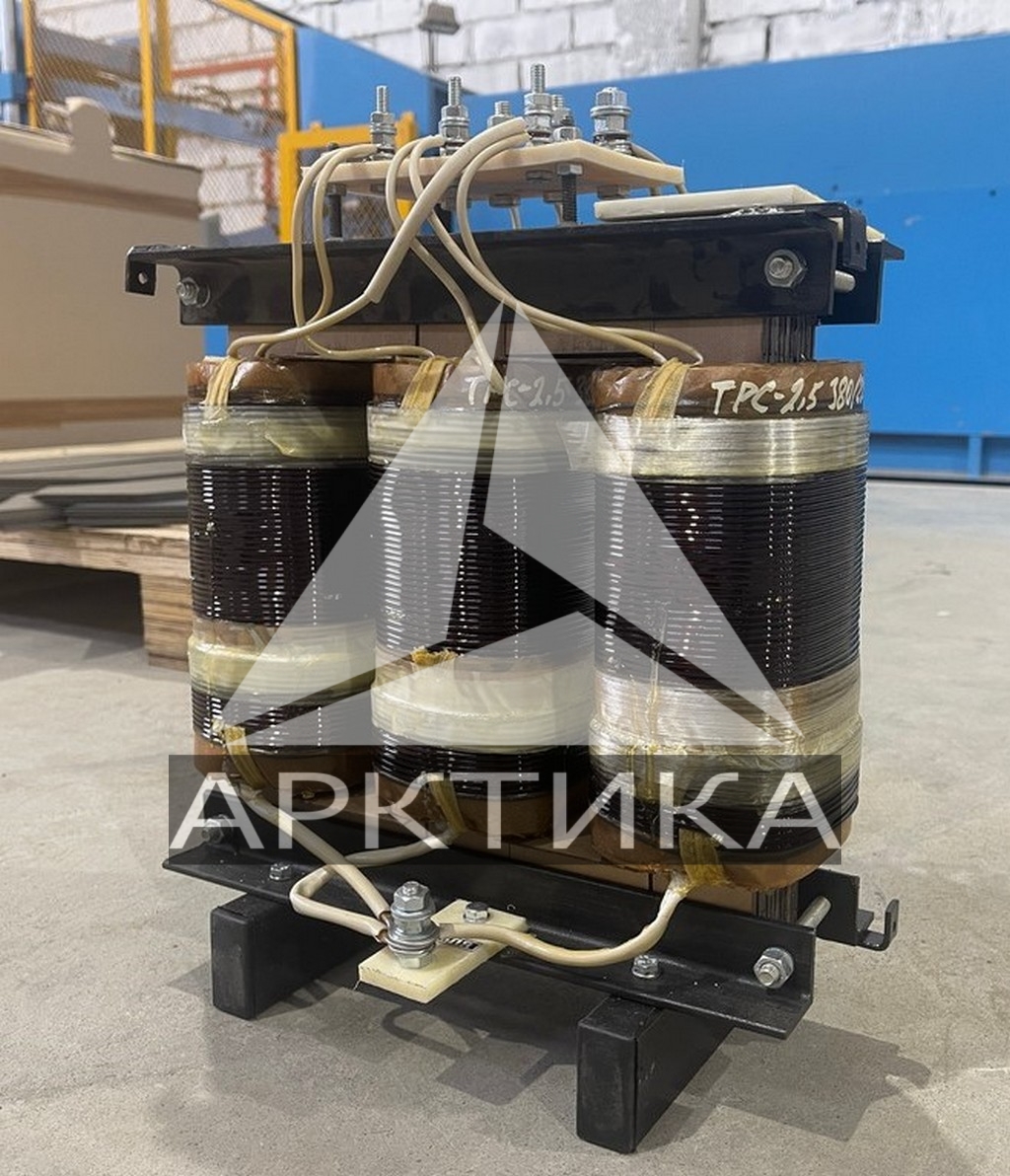

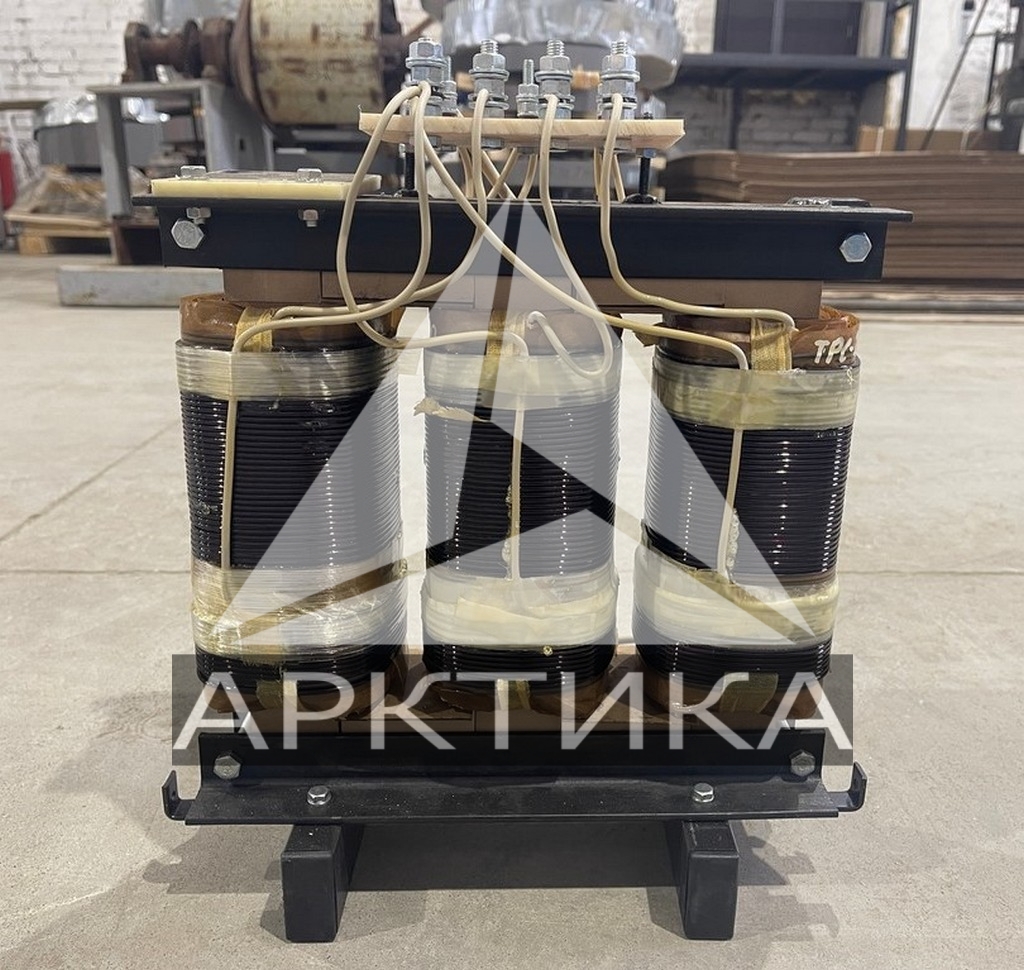

Трехфазный сухой преобразовательный трансформатор ТСП-2,5 в Екатеринбурге

Видео
ТСП-2,5
Заказать

Модельный ряд ТСП-2,5

Модель

Р, кВА

Сеть, В

Выходное напряжение, В

Вес, кг

Габариты ДхШхВ(мм)

Цена, руб.

ТСП-2,5

2,5

3х380 или 3х220

3х12 или 24,36,42

36

400х205х450

14 869

ТСП-2,5

2,5

3х380 или 3х220

3х110 или 127,220,380

36

400х205х450

15 435

ТСП-2,5

2,5

3х380 - 220

3х12 или 24,36,42

36

400х205х450

15 525

ТСП-2,5

2,5

3х380 - 220

3х110 или 127,220,380

36

400х205х450

16 283

ТСП-2,5

2,5

660

3х12 или 24,36,42

36

400х205х450

17 101

ТСП-2,5

2,5

660

3х110 или 127,220,380

36

400х205х450

17 751

ТСП-2,5

2,5

3х380 или 3х220

660

36

400х205х450

17 751

ТСП-2,5

2,5

3х380 - 220

660

36

400х205х450

18 726

ТСП-2,5 предназначены для преобразования трехфазного напряжения и питания полупроводниковых преобразователей, устройств управления синхронных машин, тиристорных установок, гальванических установок, устройств зарядки аккумуляторов.

Конструкция, устройство:

Основные элементы конструкции ТСП-2,5:

  • Магнитопровод,

  • Алюминиевые или медные обмотки,

  • Верхние и нижние ярмовые балки,

  • Клеммная колодка.

Ввиду того, что режим работы трансформаторов ТСП -2,5 подразумевается при 100% нагрузке в течении всего времени, конструктивно трансформаторы изготавливаются с завышенным Uкз для более плавного пуска при подключении нагрузки. Трансформаторы ТСП обладают заниженным показателем плотности тока за счет применения больших сечений обмоточных провод. Применения обмоточных проводов со стекловолоконной изоляцией и изолирующих материалов, таких как стеклотекстолит, компаунд, обеспечивают класс нагревостойкости F.

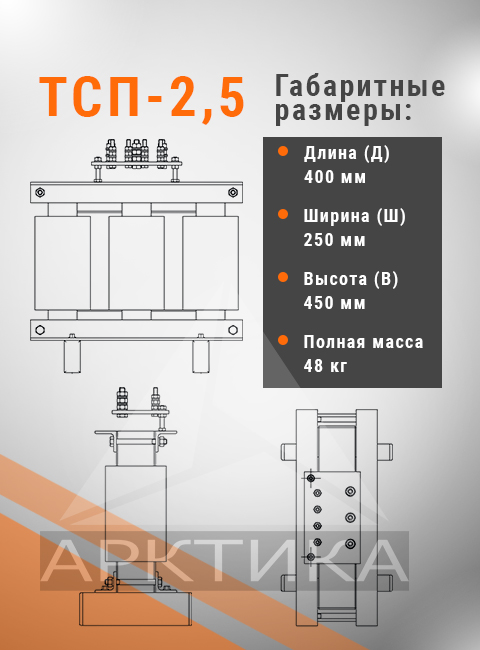

Общий чертеж:

Чертеж ТСП

Как купить, заказать:

На нашем заводе вы можете купить, заказать понижающий трансформатор ТСП 2,5 в Екатеринбурге и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Наши преимущества:

  • Большие каналы охлаждения, использование компаунда и качественное исполнение бандажирования обмоток значительно уменьшает трение и вибрацию катушек благодаря высокой плотности связывания;

  • Плавный пуск при подключённой полной нагрузке

  • Меньший нагрев обмотки на холостых ходах;

  • Низкая плотность тока в катушках;

  • Высокая стойкость к перегрузкам;

  • Высокое качество сборки;

  • Полное соответствие характеристикам, указанным в технической документации;

  • Минимальное падение напряжения даже под большими нагрузками.

Условия эксплуатации:

  • Трансформаторы предназначены для длительной работы при окружающей температуре от -40°С до +45°С

  • Трансформатор марки ТСП не предназначен для использования в химически активной среде;

  • Трансформатор ТСП исправно работает только в окружающей среде не являющейся взрывоопасной и не содержащей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах;

  • Высота установки трансформатора ТСП над уровнем моря, не должна превышать 1000 метров.

  • Полный средний ресурс трансформаторов не менее 120000 часов, календарный срок службы ; не менее 25 лет.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

  • измерение сопротивления обмоток;

  • измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

  • измерение напряжения короткого замыкания;

  • измерение потерь при нагрузке;

  • измерение потерь тока холостого хода;

  • испытания диэлектрической прочности изоляции;

  • испытание на нагрев;

  • испытание на короткое замыкание;

  • измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.

Также Вас могут заинтересовать:

https://tszi.ru/catalog/transformatory_silovye_all/

https://tszi.ru/catalog/trekhfaznye-ponizhayushchie-transformatory/

https://tszi.ru/catalog/komplektnye_transformatornye_podstancii/

Длинна, мм 400
Ширина, мм 205
Высота, мм 450
Р, кВт 2,5
Сеть, В 3х380,220,660
Выходное напряжение 3х12,24,36,42,110,127,220,380,660
Вес, кг 36
